产品概述：

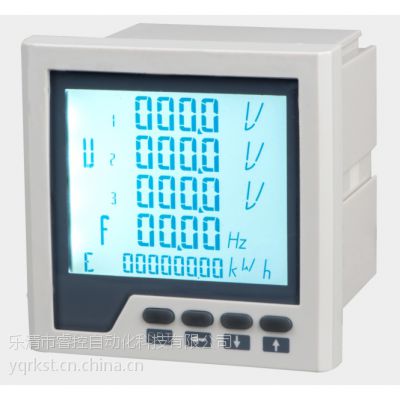

   多功能网络电力仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的。它能高精度的测量所有常用的电力参数，如三相电压、电流、有功功率、无功功率、频率、功率因数、四象限电度等。采用宽视角、带白色背光的LCD和LED两种规格的显示方式,显示仪表测量参数和电网系统的运行状态信息，仪表面板带有四个编程键盘，用户可现场方便的实现显示切换、仪表参数编程设置，具有很强的灵活性。
   多功能网络电力仪表具有极高的性能价格比，可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种***的智能化、数字化的电网前端采集元件，多功能网络电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。
   多功能网络电力仪表可广泛应用于能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成***不同PLC、工业控制计算机通讯软件的组网。

标准配置：
⑴仪表测量电网上高/低压三相电流，三相电压，有功功率，无功功率，功率因数，频率，有功电能，无功电能。
⑵标准CT，PT或电压信号直接输入。
⑶宽范围交直流通用电源AC/DC80-265V或AC 220V。
⑷LCD和LED两种规格的显示方式,所有仪表参数均可通过显示面板按键设定。
⑸具有RS-485通讯接口(光隔),ModBus RTU通讯规约
⑹采用盘面开孔式安装方式（120型）
外型尺寸：120*120mm  96*96mm
开孔尺寸：112*112mm  91*91mm

可选配置：
⑴开关量遥信输入
⑵开关量遥控输出
⑶模拟量输出，DC4-20mA DC0-20MA DC0-5V。
⑷1路或2路电能脉冲输出。

技术指标：

性能			参数
输入测量显示	网络		三相三线、三相四线
	电压	额定值	AC100V、400V（订货时请说明）
		过负荷	测量：1.2倍瞬时：2倍/10s
		功耗	<1VA (每相)
		阻抗	>300kΩ
		精度	RMS测量，精度等级0.5%
	电流	额定值	AC1A、***（订货时请说明）
		过负荷	持续：1.2倍瞬时：10倍/10s
		功耗	<0.4VA (每相)
		阻抗	<20mΩ
		精度	RMS测量，精度等级0.5%
	频率		40~60HZ，精度0.1Hz
	功率		有功、无功、实在功率，精度0.5%
	显示		可编程设置、切换、循环，LCD和LED两种规格显示
电能计量	4象限电能		四象限正反向计量有功精度0.5级，无功为2级
	需量		滑差式、滑差时间1min，滑差区间15min
电源	工作范围		AC、DC 80V～265V
	功耗		≤5VA
输出可编程	数字接口		RS-485、MODBUS-RTU协议
	脉冲输出		2路电能脉冲输出，光耦继电器
	开关量输入		开关量输入,干结点方式
	开关量输出		开关量输出，光耦继电器
	模拟量输出		模拟量变送输出，DC4-20mA/DC0-20mA/DC0-5V
环境	工作环境		-10~55℃
	储存环境		-20~70℃
安全	耐压		辅助电源、输入信号、输出信号之间>1.5kV
	绝缘		输入、输出、电源对机壳>5M
外形	尺寸		120×120 96 X 96（长、宽）
	重量		0．6kg
